解说：直线振动筛（直线脱水筛）振动频率与激振力关系

　　直线振动筛（直线脱水筛）也是采用惯性激振器来产生振动的，其振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重，而且以相反方向旋转，故又称双轴振动筛，由两齿轮啮合以保证同步。当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x轴的分量互相抵消，在y,轴的分量相加，其结果在y,轴方向产生一个往复的激振力，使筛箱在y,轴方向上产生往复的直线轨迹振动。

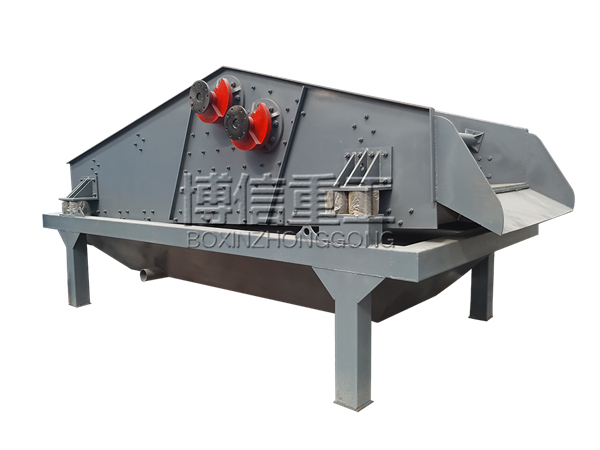

直线脱水筛

　　当振源采用振动电机时，必须布置二台，其轴线与振动筛纵向轴线方向一致(不平行，具有一夹角)。二台振动电机对称布置在筛箱的上方、下部和两侧均可以。

　　直线振动筛（直线脱水筛）的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。筛子的筛分效率及生产能力(处理量)同筛面的倾角、筛面的振动角度、物料的抛射系数有关。为了保证筛分效率高、筛子的生产量大，必须选择合适的K}.(抛射系数)值，同圆振筛选定K、值的方法相同。

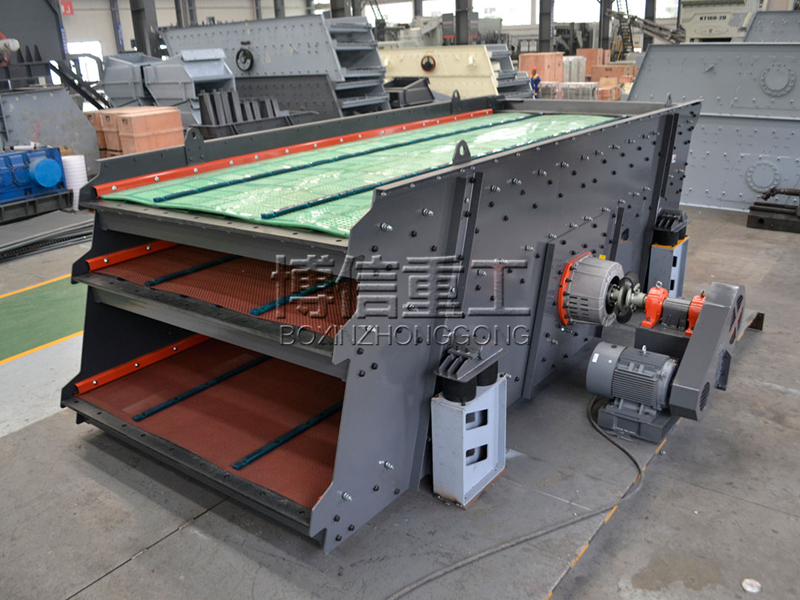

直线振动筛

　　吊式直线轨迹振动箱，采用箱式结构的激振器，激振力的方向与水平成45°箱式激振器结构紧凑，该筛子配用的激振器示意图。激振器的四个偏心重成双地布置在箱体的外部，箱体内有一对啮合的齿轮，其作用是保证两对偏心重旋转方向相反、转速相等以及两者相位关系正好互相对正，以使筛箱作直线往复运动。座式直线轨迹振动筛。这个筛子装有筒式激振器。筒式激振器的偏心重和轴做成一体，在轴的末端有一对互相啮合的齿轮(筛子也可采用双电机驱动自同步)，以保证互相之间正确的相位关系，并传递运动。

　　直线振动筛（直线脱水筛）由于筛面倾角小，筛子的高度减小，便于工艺布置。由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳起和下落过程中受到压实的作用，有利于脱水、脱泥、脱液(用于食品、纺织、制革等工业部门)和重介选矿时脱除重介质。对于难筛物料如石块、焦炭、烧结矿时，直线振动筛（直线脱水筛）的筛面振动角度可采用60°。

　　放置在振动台上的模具及糊料是由振动台的激振力激发振动的，激振力的大小应能克服被振动物体的全部重量（包括振动台  本体、成型模及糊料的重量）及反共振弹簧的预紧力等叠加的惯性力。对于不同规格及不同物料的产品，振动成型应选择不同的激振力和振幅。

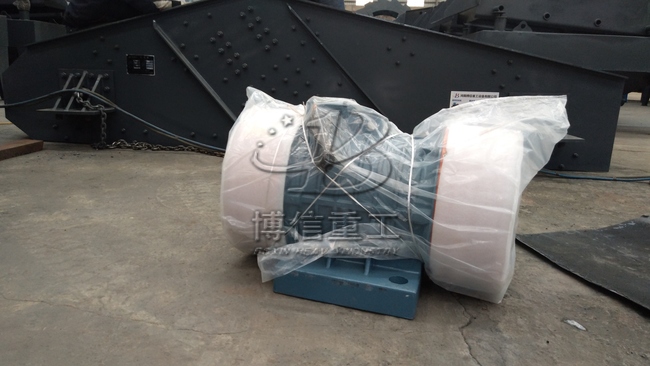

振动电机

　　当振动频率一定时，被振动物体的惯性力随振幅大小而变化，即振幅越大，为了克服惯性力所需的激振力也越大， 因此要*确定振幅值。*适宜的振幅应使被振动的糊料获得一 定的交变速度和加速度去克服糊料内部的内聚力和内摩擦力以及  糊料与模壁间的外摩擦力，这样才利于糊料的振实。

双激振器振动电机

　　对于一般炭 制品的振动成型来说，振幅在1_左右就够了，对于大一些的 产品，振幅可提高到1。5mm左右。当选用较高的频率时，振幅 可以适当降低。炭制品振动成型的振动频率一般为15〜30Hz。在振幅和频率相对固定的情形下，振动台所需的激振力主要 取决于被振动物料的总重量。

　　生产大规格产品，应该选用激振力大一些的振动台，一定要保证振动成型生坯的质量。
